อุปกรณ์นิวเมติกส์ SMC มีอะไรบ้าง และเลือกใช้กับเครื่องจักรอย่างไร
ก.พ.
อุปกรณ์นิวเมติกส์ SMC มีอะไรบ้างและเลือกใช้กับเครื่องจักรอย่างไร
ทำความรู้จักอุปกรณ์สำคัญตั้งแต่ชุดเตรียมลม วาล์ว กระบอกลม Gripper และ Vacuum พร้อมหลักคิดในการเลือกให้ทุกส่วนทำงานสัมพันธ์กัน
ในเครื่องจักรหนึ่งเครื่อง เราอาจเห็นเพียงกระบอกลมที่กำลังดันชิ้นงาน หรือ Gripper ที่กำลังหยิบสินค้า แต่เบื้องหลังการเคลื่อนไหวนั้น มีอุปกรณ์หลายส่วนทำงานร่วมกันตั้งแต่การเตรียมลม ควบคุมแรงดัน ไปจนถึงการตรวจจับตำแหน่ง
ระบบนิวเมติกส์คืออะไร?
ระบบนิวเมติกส์ใช้ลมอัดเป็นแหล่งพลังงาน เพื่อสร้างและควบคุมการเคลื่อนที่ในเครื่องจักร เช่น ดัน ยก กด จับ หมุน เปิด–ปิด หรือดูดชิ้นงาน
การเลือกอุปกรณ์จึงไม่ควรเริ่มจากคำถามว่า “ใช้รุ่นไหนดี” แต่ควรเริ่มจากหน้าที่ โหลด ระยะเคลื่อนที่ ความเร็ว ระบบควบคุม และสภาพแวดล้อมที่อุปกรณ์ต้องทำงาน
อุปกรณ์ชิ้นนี้ต้องทำอะไร เคลื่อนที่อย่างไร ใช้แรงเท่าไร และทำงานอยู่ในสภาพแวดล้อมแบบไหน?

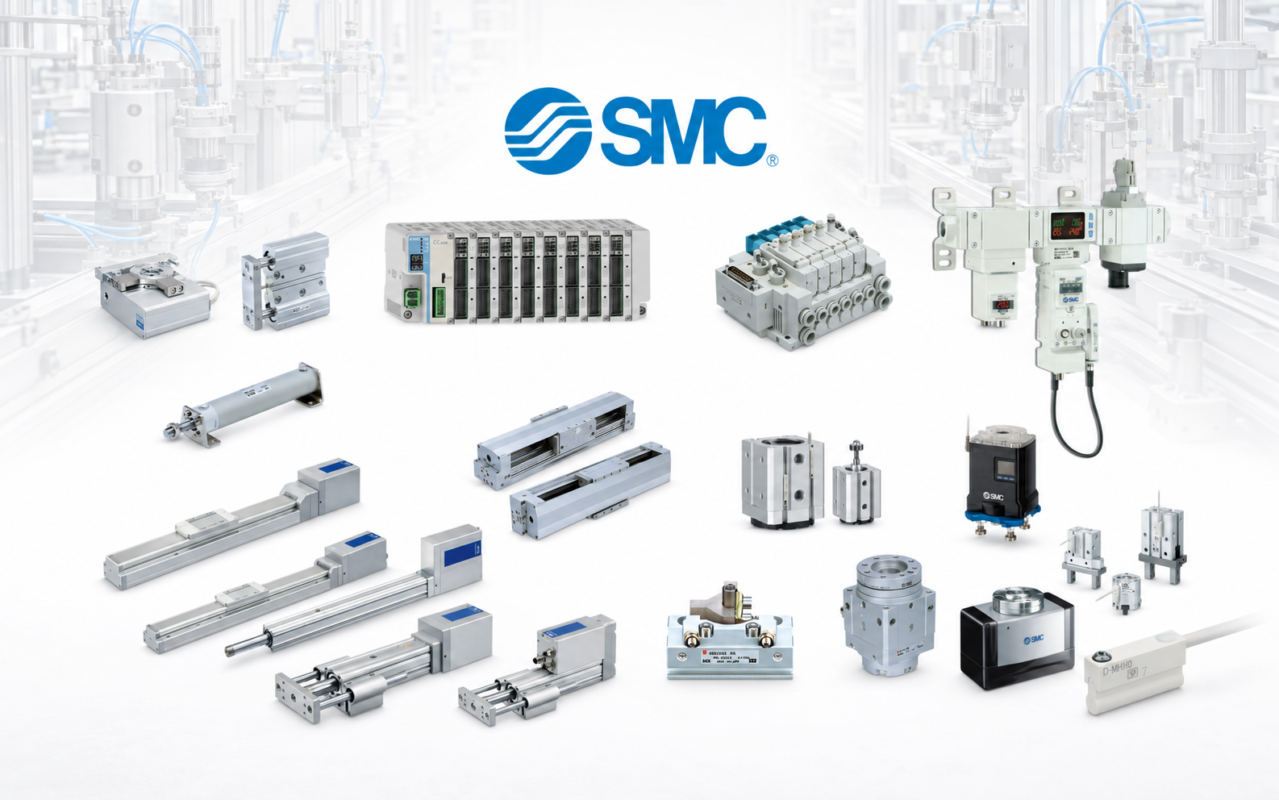

อุปกรณ์นิวเมติกส์ SMC มีอะไรบ้าง?
กลุ่มผลิตภัณฑ์หลักครอบคลุมตั้งแต่ต้นทางของลมอัด ไปจนถึง Actuator และอุปกรณ์ตรวจสอบสถานะของระบบ
Air Preparation และ FRL
กรองสิ่งปนเปื้อน ปรับแรงดัน และเตรียมคุณภาพลมก่อนส่งเข้าสู่เครื่องจักร
- Air Filter และ Mist Separator
- Regulator และ Pressure Gauge
- Soft Start-up Valve
Solenoid Valve
เปิด–ปิดหรือเปลี่ยนทิศทางลม เพื่อสั่งให้กระบอกลมและ Actuator ทำงาน
- 3/4/5 Port Valve
- Single/Double Solenoid
- Valve Manifold และ Fieldbus
Air Cylinder
เปลี่ยนพลังงานลมเป็นการเคลื่อนที่เชิงเส้นสำหรับดัน ดึง ยก กด หรือหนีบ
- Standard และ Compact Cylinder
- Guided/Rodless Cylinder
- Slide, Clamp และ Stopper
Air Gripper
ใช้จับและปล่อยชิ้นงานในระบบ Pick and Place, Assembly และ Robot Handling
- 2-Finger และ 3-Finger
- Parallel และ Angular
- Long Stroke และ Magnet Gripper
Rotary Actuator
สร้างการหมุนตามมุมที่กำหนดสำหรับพลิกชิ้นงาน หมุน Fixture หรือเปิด–ปิดฝา
- ตรวจสอบ Torque
- Moment of Inertia
- Cushion และ Shock Absorber
Vacuum Equipment
ใช้ดูดจับกล่อง แผ่นโลหะ กระจก ถุง หรือชิ้นงานที่ไม่เหมาะกับ Mechanical Gripper
- Vacuum Ejector และ Pump
- Suction Cup และ Filter
- Vacuum Pressure Switch
Flow Control
ควบคุมอัตราการไหลและความเร็วของกระบอกลมหรือ Actuator
- Speed Controller
- Meter-in และ Meter-out
- Exhaust Controller
Fitting และ Tubing
เชื่อมต่อและส่งลมภายในระบบ ซึ่งมีผลต่ออัตราการไหลและแรงดันตก
- ขนาดท่อและเกลียว
- แรงดันและอุณหภูมิ
- ชนิดของของไหลและสภาพแวดล้อม
Switch และ Sensor
ส่งสถานะให้ PLC ตรวจสอบตำแหน่ง แรงดัน Vacuum และอัตราการไหล
- Auto Switch
- Pressure/Vacuum Switch
- Flow Sensor
Process Valve
ควบคุมของเหลวหรือก๊าซในกระบวนการผลิต โดยต้องเลือกตามชนิด Fluid และเงื่อนไขจริง
- 2/3-Port Process Valve
- Air Operated Valve
- Valve สำหรับงานเฉพาะ
เลือกอุปกรณ์ SMC ให้เหมาะกับเครื่องจักรอย่างไร?
ระบุหน้าที่ของอุปกรณ์
ต้องการดัน ยก กด หนีบ หมุน จับ ดูด หรือควบคุมแรงดันและอัตราการไหล
ตรวจสอบโหลดและการเคลื่อนไหว
น้ำหนัก แรง Stroke ความเร็ว Cycle Time ทิศทางติดตั้ง จุดศูนย์ถ่วง และแรงด้านข้าง
ตรวจสอบระบบลม
แรงดันจริง อัตราการไหล คุณภาพลม ขนาดท่อ และระยะทางจากชุดเตรียมลม
ตรวจสอบระบบควบคุม
แรงดันไฟ Coil, PNP/NPN, Connector, Valve Manifold, Fieldbus และสถานะเมื่อไฟดับ
ตรวจสอบสภาพแวดล้อม
ฝุ่น น้ำ น้ำมัน Coolant อุณหภูมิ สารเคมี อาหาร ห้องสะอาด และข้อกำหนดเฉพาะ
ควรเผื่อแรงเสียดทาน ความเร่ง แรงดันตก โหลดด้านข้าง และ Safety Factor รวมถึงตรวจสอบเงื่อนไขใน Catalog ของรุ่นที่เลือก
ตัวอย่างระบบ Pick and Place
หนึ่ง Function อาจประกอบด้วยอุปกรณ์หลายกลุ่ม ทุกส่วนต้องรองรับแรงดัน อัตราการไหล ความเร็ว และสัญญาณควบคุมที่สัมพันธ์กัน
ข้อผิดพลาดที่พบบ่อย
เลือกจาก Part Number เดิมทันที
หากเครื่องถูกเพิ่มน้ำหนัก ปรับความเร็ว หรือเปลี่ยนแรงดัน รุ่นเดิมอาจไม่เหมาะกับเงื่อนไขใหม่
ดูเฉพาะขนาดเกลียว
เกลียวเท่ากันไม่ได้หมายความว่าอัตราการไหลเท่ากัน ต้องตรวจสอบ Flow Characteristic
เลือกกระบอกลมพอดีกับโหลด
เมื่อแรงดันตกหรือมีแรงเสียดทาน กระบอกอาจเคลื่อนที่ไม่ครบ Stroke หรือทำงานไม่สม่ำเสมอ
มองข้าม Moment และท่อจ่ายลม
แรงด้านข้าง ระยะยื่น วาล์วหรือท่อที่เล็กเกินไป ล้วนกระทบความเร็วและอายุการใช้งาน
ข้อมูลที่ควรเตรียมก่อนสอบถามรุ่น
- Part Number เดิม หากมี
- รูปอุปกรณ์และ Nameplate
- หน้าที่ของอุปกรณ์
- น้ำหนักชิ้นงานและแรงที่ต้องการ
- Stroke, Speed และ Cycle Time
- แรงดันลมใช้งานจริง
- ขนาดท่อและเกลียว
- แรงดันไฟและรูปแบบสัญญาณ
- สภาพแวดล้อม
- จำนวนและวันที่ต้องการใช้งาน
คำถามที่พบบ่อย
มี Part Number เดิม สามารถเทียบรุ่นให้ได้หรือไม่?
สามารถใช้ Part Number เดิมเป็นจุดเริ่มต้นได้ แต่หากมีการเปลี่ยนโหลด ความเร็ว แรงดัน หรือสภาพแวดล้อม ควรตรวจสอบ Application ใหม่ก่อนสรุปรุ่น
เลือกกระบอกลมจาก Bore และ Stroke อย่างเดียวได้หรือไม่?
ยังไม่เพียงพอ ควรตรวจสอบโหลด ทิศทางติดตั้ง ความเร็ว แรงด้านข้าง Moment, Cushion และ Auto Switch ร่วมด้วย
ทำไมกระบอกลมเคลื่อนที่ช้าทั้งที่แรงดันปกติ?
สาเหตุอาจมาจากอัตราการไหลไม่เพียงพอ วาล์วหรือท่อเล็ก ระยะท่อยาว Speed Controller หรือ Silencer อุดตัน รวมถึงโหลดที่สูงกว่าที่ออกแบบ
ต้องส่งข้อมูลอะไรเพื่อขอราคา?
ส่ง Part Number จำนวน และวันที่ต้องการใช้งานได้ หากยังไม่ทราบรุ่น ให้ส่งรายละเอียดหน้าที่ โหลด Stroke แรงดัน รูปพื้นที่ และข้อมูลระบบควบคุม
ยังไม่แน่ใจว่าควรเลือก SMC รุ่นไหน?
ส่ง Part Number เดิม รูปอุปกรณ์ หรือรายละเอียด Application มาให้ทีมงาน LDC Automation ช่วยตรวจสอบข้อมูลเบื้องต้นก่อนเสนอราคาได้
