วิธีเลือกโซลินอยด์วาล์ว SMC แบบ 3/2, 5/2 และ 5/3 | LDC Automation
ส.ค.

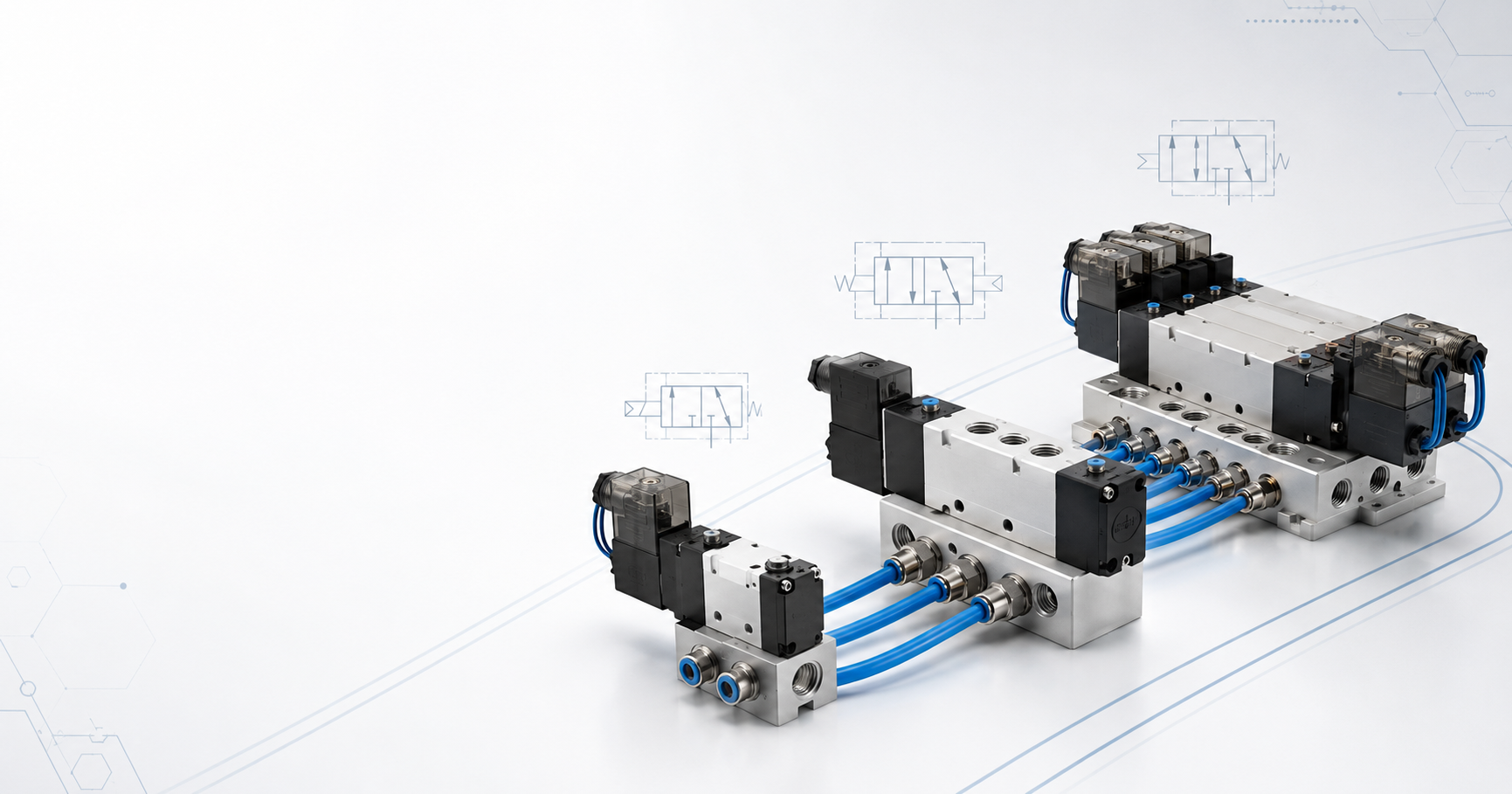

โซลินอยด์วาล์ว SMC เลือกอย่างไร? 3/2, 5/2 และ 5/3 ต่างกันอย่างไร
เข้าใจจำนวนพอร์ต ตำแหน่งวาล์ว แรงดันไฟ อัตราการไหล และข้อมูลที่ต้องตรวจสอบก่อนเลือกหรือสั่งซื้อวาล์วสำหรับเครื่องจักร
เมื่อเครื่องจักรหยุดเพราะวาล์วมีปัญหา การหาอะไหล่มาเปลี่ยนให้เร็วเป็นเรื่องสำคัญ แต่หากเลือกจำนวนพอร์ต ตำแหน่งวาล์ว หรือแรงดันไฟผิด อาจทำให้กระบอกลมเคลื่อนที่ผิดทิศ วาล์วไม่ทำงาน หรือวงจรควบคุมเสียหายได้
โซลินอยด์วาล์ว SMC มีหลาย Series และตัวเลือกย่อย ทั้งแบบ 3/2, 5/2, 5/3, Single Solenoid, Double Solenoid รวมถึง Coil แบบ 12VDC, 24VDC, 110VAC และ 220VAC การอ่านรหัสสินค้าและเข้าใจ Application จึงสำคัญกว่าการเลือกจากรูปร่างหรือขนาดเกลียวเพียงอย่างเดียว
โซลินอยด์วาล์ว SMC ทำหน้าที่อะไร?
โซลินอยด์วาล์วทำหน้าที่ควบคุมทิศทางของลมอัดด้วยสัญญาณไฟฟ้า เมื่อ PLC หรือระบบควบคุมจ่ายไฟให้ Coil วาล์วจะเปลี่ยนตำแหน่งเพื่อจ่ายลม ระบายลม หรือสลับทิศทางการเคลื่อนที่ของอุปกรณ์
Linear Motion
ควบคุมการยืด–หดของกระบอกลมสำหรับงานดัน ดึง จับยึด และจัดตำแหน่ง
Gripping & Vacuum
ควบคุม Air Gripper, Vacuum Ejector และระบบจับชิ้นงานในเครื่องจักรอัตโนมัติ
Air Control
ใช้เปิด–ปิดลม ระบายแรงดัน หรือควบคุม Pilot Air ตาม Logic ของเครื่องจักร
วาล์ว 3/2, 5/2 และ 5/3 ต่างกันอย่างไร?
ตัวเลขชุดแรกหมายถึงจำนวนพอร์ต ส่วนตัวเลขชุดที่สองหมายถึงจำนวนตำแหน่งการทำงานของวาล์ว
| ประเภท | ลักษณะการทำงาน | Application ที่พบบ่อย | สิ่งที่ต้องตรวจเพิ่ม |
|---|---|---|---|
| 3/2 ทาง | 3 พอร์ต 2 ตำแหน่ง | เป่าลม, Vacuum, กระบอกลม Single Acting และ Pilot Air | N.C. หรือ N.O. และสถานะเมื่อไม่จ่ายไฟ |
| 5/2 ทาง | 5 พอร์ต 2 ตำแหน่ง | ควบคุมกระบอกลม Double Acting ให้ยืดและหด | Single หรือ Double Solenoid |
| 5/3 ทาง | 5 พอร์ต 3 ตำแหน่ง | งานที่ต้องกำหนดสถานะของกระบอกลมเมื่อตัดสัญญาณ | Closed, Exhaust หรือ Pressure Center |
การเลือก Center Position ของวาล์ว 5/3 ผิด อาจทำให้กระบอกลมเคลื่อนที่ ระบายแรงดัน หรือคงตำแหน่งไม่ตรงกับที่ผู้ออกแบบเครื่องจักรกำหนด
Single Solenoid กับ Double Solenoid เลือกแบบไหนดี?
Single Solenoid
มี Coil หนึ่งด้านและใช้ Spring Return เมื่อหยุดจ่ายไฟ วาล์วจะกลับสู่ตำแหน่งเริ่มต้น เหมาะกับงานที่ต้องการให้กลไกกลับตำแหน่งตามที่กำหนดเมื่อไฟดับ
Double Solenoid
มี Coil สองด้าน วาล์วสามารถคงตำแหน่งล่าสุดจนกว่าจะได้รับคำสั่งอีกด้าน เหมาะกับวงจรที่ออกแบบ Logic ควบคุมด้วยสัญญาณสองชุด
24VDC, 110VAC และ 220VAC ใช้แทนกันได้หรือไม่?
ใช้แทนกันไม่ได้ แรงดันไฟและชนิดกระแสของ Coil ต้องตรงกับระบบควบคุมของเครื่องจักร แม้เครื่องจักร Automation รุ่นใหม่มักพบ 24VDC แต่เครื่องจักรรุ่นเก่าหรือเครื่องจักรนำเข้าอาจใช้แรงดันอื่น
- ตรวจแรงดันไฟบน Coil หรือรหัสรุ่น
- ตรวจว่าเป็น DC หรือ AC
- ตรวจรูปแบบ Connector และตำแหน่งสายไฟ
- ตรวจไฟแสดงสถานะและ Surge Suppressor
- ตรวจการต่อขั้วและข้อกำหนดของ PLC Output
การใช้ Coil ผิดแรงดันอาจทำให้วาล์วไม่ทำงาน Coil มีอุณหภูมิสูงผิดปกติ หรือเกิดความเสียหายได้
7 ข้อมูลที่ต้องตรวจสอบก่อนเลือกโซลินอยด์วาล์ว SMC
SMC มีเครื่องมือช่วยเลือก Process Valve จาก Fluid, Port Size และ Electrical Specification จึงควรตรวจ Datasheet ของ Series ที่ใช้งานจริงก่อนตัดสินใจ
แหล่งข้อมูล: SMC Model Selection Software →กระบอกลมไม่ทำงาน ไม่ได้แปลว่าวาล์วเสียเสมอไป
ก่อนเปลี่ยนวาล์ว ควรตรวจสอบระบบรอบข้างร่วมด้วย เพราะปัญหาอาจไม่ได้เกิดจากตัววาล์วโดยตรง
- ไม่มีไฟหรือแรงดันไฟไม่ถูกต้องที่ Coil
- แรงดันลมต่ำ สายลมรั่ว หรือสายพับ
- Speed Controller ปิดมากเกินไป
- Silencer อุดตันหรือทางระบายลมติดขัด
- Spool ติดจากความชื้นหรือตะกอนในระบบลม
- Manual Override ค้าง
- กระบอกลม Guide หรือกลไกติดขัด
- PLC Interlock ยังไม่อนุญาตให้ Output ทำงาน
ไม่มีรหัสเดิม สามารถเลือกรุ่นใหม่ได้หรือไม่?
สามารถเลือกได้ แต่ต้องประเมินเป็นระบบ ไม่ควรเริ่มจากการเลือกรุ่นใน Catalog ก่อนทราบเงื่อนไขการทำงาน
- ต้องการควบคุมอุปกรณ์อะไร
- กระบอกลมมี Bore และ Stroke เท่าไร
- ต้องการความเร็วและ Cycle Time เท่าไร
- แรงดันลมและแรงดันไฟที่ใช้งาน
- เมื่อไฟดับต้องการให้อุปกรณ์อยู่ในสถานะใด
- ติดตั้งแบบวาล์วเดี่ยวหรือ Manifold
- มีข้อจำกัดด้านพื้นที่ สภาพแวดล้อม หรือการบำรุงรักษาหรือไม่
SMC มีเครื่องมือเลือกองค์ประกอบของระบบขับเคลื่อนกระบอกลมร่วมกัน เพื่อประเมินวาล์ว ท่อ Speed Controller และส่วนประกอบที่เกี่ยวข้องกับการเคลื่อนที่
แหล่งข้อมูล: SMC Cylinder Drive System Selection →คำถามที่พบบ่อยเกี่ยวกับโซลินอยด์วาล์ว SMC
มีรหัสวาล์วเดิม สามารถหารุ่นตรงหรือรุ่นทดแทนได้หรือไม่?
ได้ ควรส่งภาพรหัสเต็ม ภาพ Coil, Connector, ฐานติดตั้ง และ Manifold ให้ตรวจสอบร่วมกัน เพราะตัวอักษรท้ายรหัสมีผลต่อ Specification
วาล์ว SMC ขนาดเกลียวเท่ากัน ใช้แทนกันได้หรือไม่?
ยังสรุปไม่ได้ ต้องตรวจจำนวนพอร์ต ตำแหน่ง Flow, Pressure, Voltage, Connector และรูปแบบการติดตั้งเพิ่มเติม
วาล์ว 24VDC ใช้แทน 220VAC ได้ไหม?
ไม่ได้ Coil ต้องใช้ชนิดกระแสและแรงดันไฟตรงกับระบบควบคุม การใช้ผิดอาจทำให้วาล์วไม่ทำงานหรือ Coil เสียหาย
ทำไมเปลี่ยนวาล์วใหม่แล้วกระบอกลมยังเคลื่อนที่ช้า?
อาจเกิดจาก Flow ของวาล์วไม่พอ ขนาดท่อเล็ก Speed Controller, Silencer, แรงดันลม หรือภาระของกระบอกลม ควรตรวจทั้งระบบร่วมกัน
สรุป: เลือกจาก Application ไม่ใช่จากหน้าตาวาล์ว
การเลือกโซลินอยด์วาล์ว SMC ให้เหมาะกับเครื่องจักร ต้องพิจารณาจำนวนพอร์ต ตำแหน่งวาล์ว แรงดันไฟ อัตราการไหล แรงดันใช้งาน รูปแบบการติดตั้ง และพฤติกรรมที่ต้องการเมื่อไฟดับร่วมกัน
เมื่อข้อมูลครบ ทีมงานสามารถตรวจสอบรหัส รุ่นที่ตรงสเปก หรือแนวทางทดแทนได้ชัดเจนขึ้น ช่วยลดความเสี่ยงจากการสั่งผิดและลดเวลาที่เครื่องจักรต้องหยุดรออะไหล่
